Prezentare generală a produsului

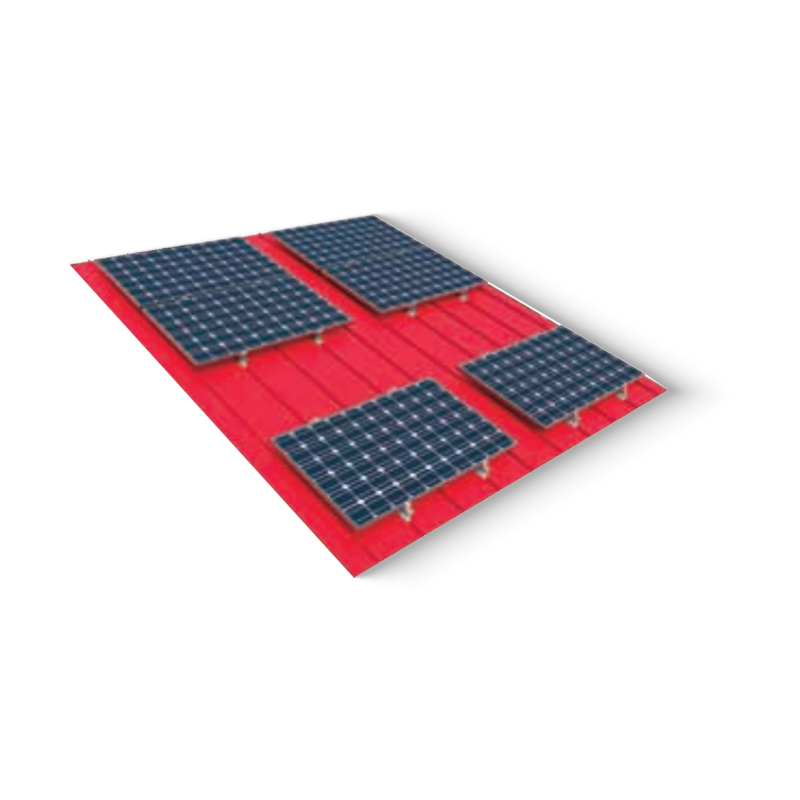

Sistemul de montare a plăcilor din oțel fără culoarea panei este proiectat pentru a atașa echipamentul direct pe cusăturile verticale sau pe nervurile trapezoidale ale tablelor de oțel profilate. Sistemul constă dintr-o bază de clemă din aluminiu sau oțel galvanizat, un suport reglabil pe înălțime și o șină superioară sau clemă pentru modul. Elimină necesitatea panelor transversale, reducând costurile materialelor și timpul de instalare. Mecanismul de prindere folosește un șurub în T și căptușeală din neopren pentru a fixa suportul fără a pătrunde în membrana acoperișului, păstrând integritatea vremii. Transferul de sarcină are loc prin nervurile tablei către substructură. Compatibilitatea standard include profile precum LSY-32/1000, YX25-210-840 și plăci trapezoidale cu înălțimi ale nervurilor de la 25 mm la 75 mm. Sistemul de montare poate susține panouri fotovoltaice, canale de cabluri sau dispozitive mecanice ușoare pe acoperișuri metalice cu unghiuri de înclinare între 5° și 45°.

≤45° Gama de pantă a acoperișului
25-75 mm Înălțimea coastelor compatibile
M8 / M10 Dimensiunea șurubului de prindere
EN 1991-1-4 Proiectarea sarcinii vântului
Avantajele de bază

Eliminare pane

Reduce structura secundară de oțel cu 35-50% în comparație cu pane șine tradiționale. Suporturile de montare se atașează direct la nervurile plăcii acoperișului, reducând cheltuielile cu materialele și greutatea transportului.

Integritate impermeabilă

Designul clemei utilizează EPDM sau căptușeală din silicon pentru a etanșa punctul de fixare. Nicio pătrundere în acoperiș reduce potențialele scurgeri. Testat la etanșeitate la 600 Pa în condiții dinamice.

Înălțime și înclinare reglabile

Mecanismul de glisare integrat permite reglarea verticală de până la 40 mm și unghiul de înclinare 0-15 grade pentru a compensa neregulile acoperișului sau orientarea solară.

Materiale potrivite la coroziune

Cleme din aluminiu 6063-T5 (anodizat AA15) sau oțel HDG (acoperire Z600). Elemente de fixare din oțel inoxidabil A2-70 incluse pentru prevenirea contactului cu metale diferite.

Caracteristicile produsului
Opțiuni materiale Aluminiu extrudat 6063-T5 (anodizat 12-15μm) / Oțel galvanizat la cald S250GD Z (275-600g/m²)
Tip clemă Clemă laterală, clemă mijlocie, clemă de capăt pentru tablă trapezoidală; Clemă universală pentru cusături pentru acoperișuri cu cusături în picioare
Compatibilitate coaste Trapezoidal (înălțime 25-75mm, pas 150-350mm); ondulat (tip R32, R45); profile sinusoidale
Capacitate de încărcare Rezistență maximă la tracțiune: clemă de 2,5 kN per suport; sarcina de proiectare: 1,2 kN vertical / 0,8 kN orizontal
Specificația dispozitivului de fixare șuruburi hexagonale din oțel inoxidabil A2-70 sau A4-80; şaibă elastică şi şaibă plată pre-asamblate
Interval de temperatură -40°C până la 110°C (etanșarea EPDM menține elasticitatea)
Clasificarea incendiilor Incombustibil, clasa A conform ASTM E84, componente din aluminiu
Certificari ISO 9001:2015; IEC 62852 (forța de strângere); Testat TUV pentru ridicarea vântului
Scenarii de aplicare
Depozite industriale cu tablă de oțel de culoare trapezoidală – atașare directă a panourilor solare de pe acoperiș (sisteme fotovoltaice legate la rețea).
Clădiri agricole (ferme de păsări, depozitare cereale) – montare ventilatoare de evacuare, suporturi luminoase sau echipamente mici fără grilă de pană.
Acoperișuri metalice comerciale (carporturi, centre logistice) – susțin căile de cabluri sau pasarele cu profil redus.
Proiecte de modernizare pe acoperișuri din oțel existente – soluție pentru adăugarea sarcinilor fără modificarea structurii primare.
Sisteme de răcire și seturi de linii HVAC fixate pe placare din metal ondulat.
Note tehnice și soluții

Rezistenta la ridicarea vantului

Pentru zonele de acoperiș cu aspirație mare, utilizați cleme de blocare suplimentare și creșteți densitatea clemei la 4 pe metru pătrat. Verificați forța de tragere prin testul de tragere la fața locului conform ASTM E1512 (minimum 600 N per clemă).

Mișcarea termică a tablelor de oțel

Oțelul colorat se extinde în timpul ciclurilor termice. Folosiți găuri pentru suport cu fante cu plăcuțe de frecare care permit micro-alunecare de până la 3 mm pentru a evita oboseala elementelor de fixare. Nu strângeți peste 15 Nm pe șuruburile M8.

Contact metalic diferit

Suporturile din aluminiu în contact cu foile de acoperiș din oțel galvanizat necesită izolatoare din nailon sau garnituri neconductoare pentru a preveni coroziunea galvanică. Aplicați bandă bituminoasă dacă izolatorul nu este utilizat.

Verificarea integrității sigiliului

După instalare, inspectați inserțiile EPDM pentru o compresie uniformă. Spațiile mai mari de 1,5 mm indică o așezare necorespunzătoare și pot provoca pătrunderea apei. Restrângeți cuplul după 2 săptămâni.

Întrebări frecvente
Î1 Sistemul fără pane este potrivit pentru toate acoperișurile metalice trapezoidale?
Compatibilitatea depinde de înălțimea și distanța nervurilor. Clemele standard se potrivesc cu înălțimi ale nervurilor 25-75 mm și lățimea crestei 25-45 mm. Pentru profile personalizate (nervuri cap la cap, nervuri înguste), utilizați adaptoare de fălci specifice profilului sau inserții de clemă prelucrate la comandă.
Q2 Sistemul de montare necesită verificarea structurii acoperișului?
Da. Tabloul acoperișului trebuie să suporte încărcări punctuale suplimentare. Furnizați calculul sarcinii bazat pe grosimea tablei (minim 0,5 mm oțel), geometria nervurilor și distanța dintre pane primare. Sistemul de montare transferă sarcina pe nervurile tablei; verificați rezistența nervurilor cu producătorul.
Q3 Poate fi utilizat sistemul pentru instalarea panourilor solare fără împământare?
Lipirea este cerută de NEC 250. Utilizați cleme de împământare sau dinți de împământare preinstalați în cleme pentru a stabili continuitatea electrică între suporturi și cadrul acoperișului. Suprafața anodizată este neconductivă; îndepărtați stratul de la punctele de conectare sau utilizați șaibe stea.
Î4 Ce întreținere este necesară în timp?
Inspectați cuplul de strângere anual (recomandat 12-14 Nm pentru M8). Înlocuiți plăcuțele EPDM deteriorate la fiecare 8-10 ani. Verificați semnele de coroziune în zonele de coastă; aplicați spray de protecție dacă este necesar.
Informații de referință pentru comandă

Schema de numerotare a pieselor

NPCS-[Cod înălțime nervuri]-[Cod material]-[Stil clemă]
Exemplu: NPCS-50-AL-SC → înălțimea nervurii 50mm, aliaj de aluminiu, clemă laterală pentru tablă trapezoidală

  • Codurile înălțimii coastelor: 35, 50, 65, 75
  • Material: AL (anodizat) / GS (oțel galvanizat)
  • Stil: SC (clemă laterală), MC (clemă mijlocie), EC (clemă de capăt)

Componente kit standard

  • Clemă superioară și clemă inferioară (pereche potrivită)
  • M8x40 șurub din oțel inoxidabil piuliță nyloc
  • Tampă din cauciuc EPDM (2 mm grosime, pretăiată)
  • Set șaibă plată și șaibă elastică
  • Instalare adaptor cheie dinamometrică (opțional)

Ambalare: 50 de seturi per ghid de instalare de carton

* Valori de sarcină bazate pe teste statice conform UL 2703 și EN 1991. Inginerie de teren recomandată pentru ajustări specifice zonei de zăpadă/vânt. Toate produsele îndeplinesc cerințele RoHS.
