Introducerea produsului

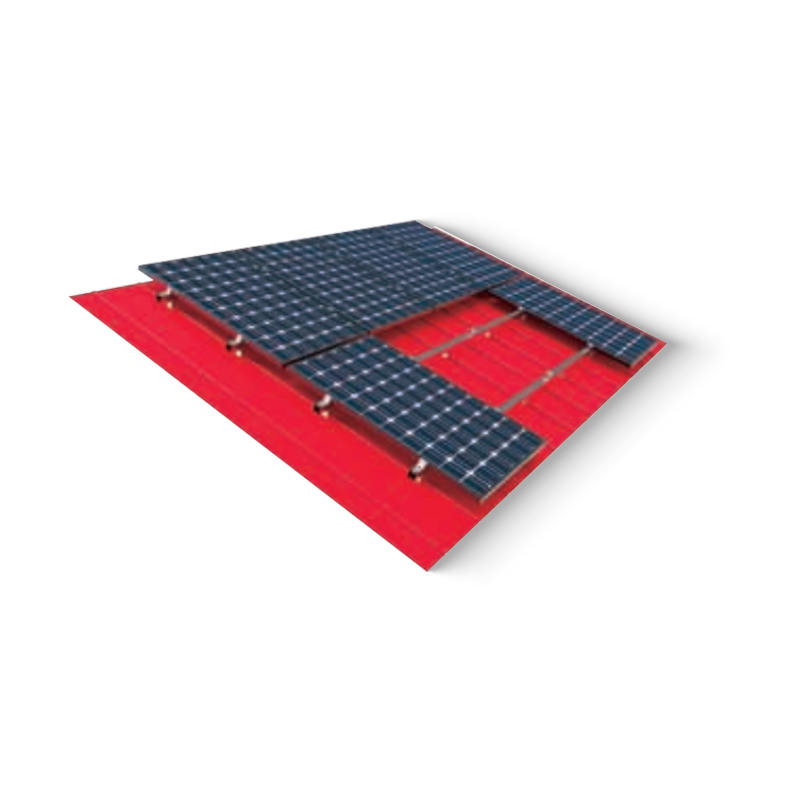

Sistemul de montare fotovoltaic de țiglă de oțel color este potrivit în principal pentru centralele electrice de acoperiș cu titlu de oțel color distribuite. Acest sistem folosește aluminiu ca material principal. Are o greutate redusă și o sarcină mică pe acoperiș.

Nepenetrant · acoperiș industrial · cusătură trapezoidală / în picioare
Sistem de montare a plăcilor din oțel color
The Sistem de montare a plăcilor din oțel color este o soluție structurală specializată concepută pentru instalarea modulelor fotovoltaice pe acoperișuri industriale și comerciale compuse din tablă profilată de oțel. Acest sistem utilizează cleme personalizate și configurații de șine care interfață direct cu nervurile plăcilor de oțel colorate, eliminând sau minimizând nevoia de penetrare a acoperișului. Construit în principal din aliaj de aluminiu extrudat (AL6005-T5) și elemente de fixare din oțel inoxidabil (SUS304), ansamblul de montare asigură o conexiune mecanică care ține cont de cerințele de dilatare termică și de încărcare a vântului. Arhitectura sa modulară acceptă atât orientările modulului portret, cât și peisaj, adaptându-se la diferite geometrii ale nervurilor, inclusiv profile trapezoidale, ondulate și cu cusături în picioare.
01
Integritate structurală
Folosește cleme de cusătură în picioare nepenetrante sau suporturi trapezoidale etanșate cu EPDM pentru a menține stratul impermeabil al structurii acoperișului existent.
02
Durabilitatea materialului
Aluminiul anodizat oferă rezistență împotriva coroziunii atmosferice și a expunerii la substanțe chimice industriale, prelungind durata de viață a matricei solare.
03
Distribuția încărcăturii
Proiectat pentru a distribui sarcinile statice și dinamice ale modulelor fotovoltaice pe pane primare ale acoperișului, prevenind deformarea localizată a țiglelor de oțel.
04
Viteza de instalare
Componentele pre-asamblate și piulițele șinelor specializate reduc timpul de muncă la fața locului și complexitatea mecanică.
Material de bază Aluminiu anodizat AL6005-T5
Material de fixare Oțel inoxidabil SUS304
Tipuri de acoperiș Cusătură trapezoidală / ondulată / în picioare
Sarcina de vant Până la 60 m/s
Sarcina de zapada Până la 1,4 kN/m²
Unghiul de înclinare Reglare paralelă sau 5° – 15°
Caracteristicile produsului
Parametrul tehnic Detaliu specificație
Material de bază Aluminiu anodizat AL6005-T5
Material de fixare Oțel inoxidabil SUS304
Tip de acoperiș aplicabil Cusătură trapezoidală, ondulată, în picioare
Capacitatea de sarcină a vântului Până la 60 m/s
Capacitatea de încărcare a zăpezii Până la 1,4 kN/m²
Unghi de înclinare Paralel cu acoperiș sau reglare 5° - 15°
Scenarii de aplicare primare
Depozitare industrială – Instalații fotovoltaice pe acoperiș la scară largă, în centrele logistice și unități de producție, folosind foi de oțel profilate.
Facilități agricole – Integrare solară pe adăposturi pentru animale cu structură din oțel și unități de depozitare a cerealelor.
Centre comerciale de vânzare cu amănuntul – modernizarea complexelor comerciale existente cu acoperiș metalic pentru generarea de energie regenerabilă.
Inspecție înainte de instalare
  • Verificarea substratului: Confirmați grosimea și gradul de material al plăcilor de oțel colorate pentru a asigura o rezistență adecvată la extragere pentru șuruburile autofiletante sau frecarea clemei.
  • Locația panei: Identificați și marcați poziția exactă a panelor de sub acoperiș pentru a vă asigura că toate elementele de fixare structurale sunt ancorate în cadrul portant.
Orientări operaționale
  • Aplicarea sigilantului: Pentru sistemele care necesită penetrare în acoperiș, trebuie utilizate garnituri EPDM de calitate superioară sau bandă de cauciuc butilic pentru a preveni pătrunderea umezelii.
  • Specificații cuplului: Toate șuruburile din oțel inoxidabil trebuie strânse la valorile cuplului de inginerie (de obicei 15-20 N·m) pentru a preveni slăbirea sub vibrațiile ciclice ale vântului.
  • Conditii de pastrare: Componente depozitate în mediu uscat, ventilat; evitați contactul direct cu cimentul sau materialele acide pentru a preveni coroziunea galvanică înainte de instalare.
Proprietăți fizice
Tip Stenturi fotovoltaice
Material Material Aliaj de aluminiu
Finisarea/tratarea suprafeței

/

Gama de dimensiuni

personalizabil este disponibil

lățime Personalizabil este disponibil
Înălțimea șinei laterale
Lungimea
Grosimea/diametrul firului
Max. Sarcina de lucru
Accesorii/produse conexe
Caracteristicile produsului

1. Greutate redusă

2. Instalare ușoară

3. Performanță la costuri ridicate

Culoare

Presiunea vântului de proiectare: 0,55 KN/㎡

Presiunea de proiectare a zăpezii: 0,5 KN/㎡

Durata de viata: 30 ani

Cererea de mediu
Aplicație Culoare steel tile roof
