Introducerea produsului

Rafturile de cablu din profil de aluminiu sunt proiectate pentru sistemele deschise de gestionare a cablurilor din centrele de date. Au câștigat o largă recunoaștere pe piață pentru greutatea lor ușoară, rezistența ridicată și întreținerea ușoară. Utilizarea aliajului de aluminiu de înaltă calitate ca material principal asigură că suportul pentru cablu are o capacitate portantă și rezistență la coroziune, reducând în același timp greutatea totală pentru o manipulare și instalare ușoară. Suprafața sa este electro-galvanizată sau galvanizată la cald, cu o grosime de acoperire de ≥12um și respectiv >60um, oferind rezistență la rugină și la coroziune. Acest tratament nu numai că prelungește durata de viață a suportului de cabluri, dar îi sporește și capacitatea de a rezista la eroziunea mediului, asigurând o funcționare stabilă și pe termen lung. Designul deschis al suportului de cabluri face ca așezarea și întreținerea cablurilor să fie mai convenabile. Utilizatorii pot trece cu ușurință cablurile prin treptele suportului de cabluri pentru a obține un aspect flexibil al cablajului. În același timp, structura deschisă optimizează și circulația aerului și îmbunătățește eficiența de disipare a căldurii a centrului de date.

SISTEM DESCHIS · MANAGEMENT CABLURI

Scara de cablu din aluminiu cu sistem deschis pentru gestionarea cablurilor

Structură de suport modulară pentru cabluri de alimentare, control și telecomunicații. Proiectat pentru rezistență mecanică ridicată și rezistență la coroziune în medii interioare și exterioare.

Prezentare generală a produsului

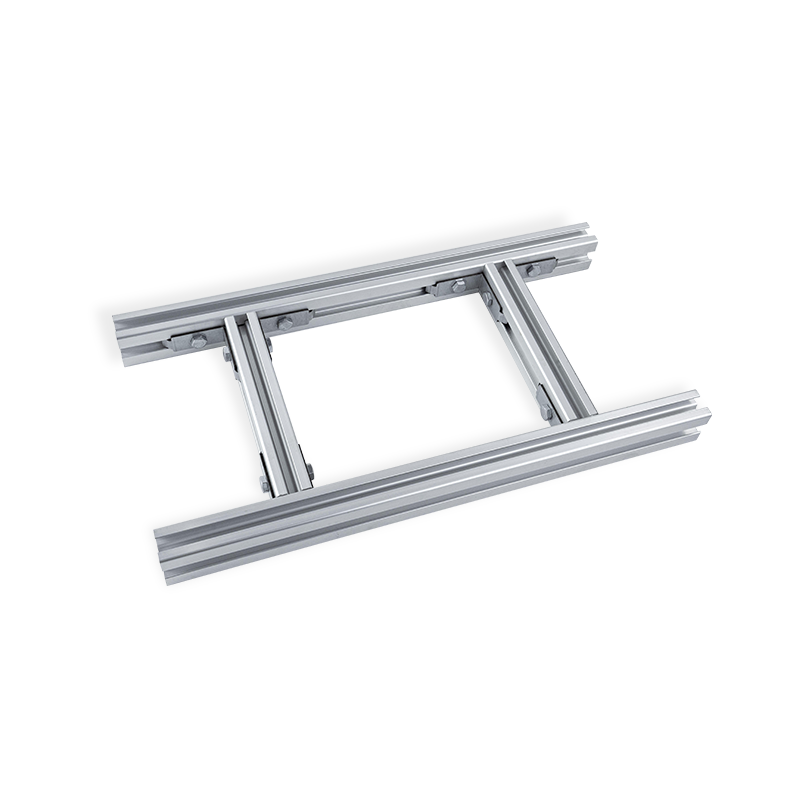

Scara de cablu din aluminiu cu sistem deschis este formată din două șine laterale longitudinale conectate prin trepte la intervale fixe, formând o structură de tip scară. Fabricat din aliaj de aluminiu extrudat 6063-T5 sau 6061-T6, acest sistem oferă o cale de sprijin ușoară, dar rigidă pentru cabluri. Designul deschis permite răcirea naturală prin convecție, previne acumularea de căldură și simplifică adăugarea sau înlocuirea cablurilor fără a deconecta liniile existente. Tratamentul de suprafață include fie finisaj de freza, anodizat (8-12μm) sau acoperire cu pulbere de poliester (culori RAL). Distanța standard dintre trepte este de 250 mm sau 300 mm, reglabilă la cerere. Secțiunile de scară se unesc prin îmbinări sau cuplaje, susținând curse drepte, coturi orizontale, coturi verticale în interior/exterior și tranziții de ridicare. Reținerea cablului poate fi îmbunătățită cu cleme, role opționale sau acoperită cu separatoare pentru separare.

6063-T5 / 6061-T6 Clase de aliaje

250 & 300 mm Distanța trepte (standard)

Până la 6 m Lungimea secțiunii

IP20 - IP66 Protecția sistemului (cu capace)

Avantajele de bază

W

Raport greutate vs rezistență

Densitatea aluminiului de 2,7 g/cm³ oferă cu 60% mai puțină greutate decât alternativele din oțel, menținând în același timp capacitatea de încărcare de până la 200 N/m per treaptă (testat conform IEC 61537).

C

Rezistenta la coroziune

Stratul de oxid natural sau finisajul anodizat rezistă la umiditate, pulverizare de sare (testat >480h ASTM B117) și agenți chimici. Potrivit pentru medii petrochimice și marine.

O

Accesibilitate deschisă

Distanța treptelor permite controlul căderii cablului și inspecția vizuală. Nu sunt necesare instrumente pentru pozarea sau redirecționarea cablurilor de-a lungul căii, reducând timpul de instalare cu 30%.

R

Asamblare rapidă

Plăcile de îmbinare și găurile pre-perforate reduc conexiunile cu șuruburi. Conform standardului DIN EN 61537 pentru sistemele de scari cu cablu.

Caracteristicile produsului

Material	Aliaj de aluminiu extrudat 6063-T5 / 6061-T6 (6005A personalizabil)
Finisaj de suprafață	Finisaj moara, anodizat (10μm transparent sau bronz), vopsit cu pulbere RAL 9002 / RAL 7040 / RAL 1018
Dimensiuni șină laterală (înălțime x lățime)	50x30 mm \| 80x40 mm \| 100x45 mm \| 120x50 mm (altele la cerere)
Profil de treaptă	20x12 mm bară trapezoidală sau 25x15 mm plată; model anti-alunecare optional
Lungime standard	3000 mm, 4000 mm, 6000 mm
Spațierea treptelor	250 mm (utilitate grea), 300 mm (utilitate standard), 150 mm (pentru cabluri mici)
Clasa de sarcină (IEC 61537)	Clasa 60 / Clasa 120 / Clasa 180 (sarcină maximă distribuită 1800 N/m)
Interval de temperatură	-40°C până la 120°C

Scenarii de aplicare

Centrale electrice și substații Centre de date (direcționare cabluri aeriene) Instalatii de tratare a apei Rafinării de petrol și gaze Clădiri comerciale înalte Rețele de semnalizare feroviară Energie regenerabilă (parcuri solare/eoliene) Sisteme de control și bagaje în aeroport

Note tehnice și soluții

Reducerea interferențelor electromagnetice (EMI).

Pentru cablurile de semnal sensibile, instalați scări din aluminiu cu jumperi de legătură continuă. Utilizați conexiuni de trepte legate pentru a reduce impedanța buclei sub 0,1 ohmi la 10 m lungime, respectând directiva EMC 2014/30/UE.

Managementul expansiunii termice

Aluminiul se extinde 23 x 10⁻⁶/K. Pentru curse care depășesc 20 m, încorporați rosturi de dilatare cu un spațiu de 15 mm la o variație de 10°C. Ancorele fixe plasate la fiecare 6m previn flambajul.

Prevenirea coroziunii bimetalice

Când conectați scări din aluminiu la suporturi din oțel galvanizat, utilizați plăcuțe de izolare sau șaibe placate cu zinc cu acoperire Dacromet. Evitați contactul direct cupru-aluminiu în condiții umede.

Conformitate seismică și vibrații

Sistemele de scară cu plăci de îmbinare cu șuruburi și cleme cu arc rezistă accelerației seismice din Zona 4 (0,4 g). Pentru zonele cu vibrații mari, utilizați piulițe de blocare și suporturi anti-vibrații.

Întrebări frecvente

Care este diferența dintre scara de cablu și suport de cablu?

Scara de cablu are trepte deschise cu o distanță (de obicei 250-300 mm) care asigură ventilație și colectare minimă a resturilor, ideală pentru cabluri grele. Jurnalul de cablu are un fund solid sau perforat, potrivit pentru cabluri cu diametru mic. Scara reduce greutatea și permite coborârea mai ușoară.

Scara de cablu din aluminiu poate fi folosită în aer liber în medii de coastă?

Da. Specificați finisajul anodizat (min 15μm) sau acoperirea cu pulbere cu hibrid epoxi-poliester. Pentru zonele de stropire marine directe, utilizați aluminiu 6063 cu strat de conversie fără cromat plus strat de poliester rezistent testat la 1000 de ore de pulverizare cu sare.

Cum se calculează capacitatea de încărcare pentru o anumită lungime a deschiderii?

Consultați tabelele de încărcare din IEC 61537. De exemplu, șina laterală 100x45 mm cu deschidere de 3 m și distanță între trepte de 250 mm suportă sarcina distribuită 1200 N/m. Creșteți densitatea treptei sau reduceți durata pentru sarcini mai mari. Consultați diagrama de deviere a sarcinii producătorului.

Sunt disponibile accesorii pentru fixarea cablului fără găurire?

Da. Clemele de șa universale, elementele de fixare din oțel cu arc și curelele cu cârlig și buclă se atașează direct pe trepte. De asemenea, clemele pentru cablu cu baze de fixare se potrivesc pe perforațiile șinei laterale (găuri pre-perforate la fiecare 50 mm).

Informații de referință pentru comandă

Codul numărului piesei	ACL-[Înălțimea șinei]-[Spațiere trepte]-[Cod de finisare]-[Lungime cm]
Exemplu	ACL-100-300-PC7035-400 → înălțime 100 mm, distanță trepte 300 mm, vopsea pulbere RAL7035, lungime 4000 mm
Accesorii standard	Plăci de îmbinare (pereche), șuruburi și piulițe cu arc, jumperi de legătură, capace de capăt pentru șinele laterale
Opțiuni de personalizare	Trepte înclinate pentru drenaj, feronerie din oțel inoxidabil 316, cuple pre-asamblate, canale pentru piulițe captive pentru montare rapidă

*Toate datele tehnice bazate pe profile din aluminiu extrudat. Capacități de încărcare verificate în conformitate cu IEC 61537:2021. Ilustrațiile și specificațiile produsului pot fi supuse modificărilor tehnice.

Proprietăți fizice

Tip		Jurnal de cablu pentru cablare
Material	Material	Oțel, aluminiu, ss304, ss316L
Material	Finisarea/tratarea suprafeței	8um pre-galvanizat/placare cu zinc electro (≥12um) Galvanizat la cald（＞60um） sterilizat cu plastic（＞60um） Acoperire cu putere Lustruire cu spălare cu acid (opțiune)
Gama de dimensiuni personalizabil este disponibil	lățime
	Înălțimea șinei laterale
	Lungimea
	Grosimea/diametrul firului
	Max. Sarcina de lucru	În funcție de mărime
Accesorii/produse conexe
Caracteristicile produsului
Culoare		Argint sau altele/După clienți
Cererea de mediu
Aplicație

Sunteți o companie comercială sau un producător?

suntem producători, ne putem exporta singuri.
Care sunt condițiile dvs. de plată?

Acceptăm T/T, L/C irevocabil la vedere. Pentru o comandă obișnuită, preferăm 30% în avans, 70% înainte de expediere.
Cât este timpul de livrare?

Suntem producători care avem în stoc dimensiunile normale. Promitem livrarea în 25 de zile după primirea depozitului.
Oferiți mostre gratuite?

Da, o putem face, dar trebuie să vă permiteți taxa de transport.

Capacitatea de producție

Youming Group Deține linii de producție complet automatizate de top la nivel național, inclusiv::

- tangentă laterală
- Tangentă longitudinală
- Linie de formare automată
- Sârmă de nituire automată
- Linie automată de sudură
- Linie de pulverizare automată
- Linie de detectare automată
- Linie de tăiere cu laser

Aceste linii de producție reprezintă tehnologii avansate de fabricație și demonstrează angajamentul companiei față de eficiența și precizia producției.
