Cupa de capăt a căsuței de cablu din fibră

întreba
Pagina anterioară：Jgheab de cablu din fibră galbenă, din plastic, pvc, canal de rulare, canal de conducte de fibră opticăUrmătorul：Niciun produs următor
Introducerea produsului

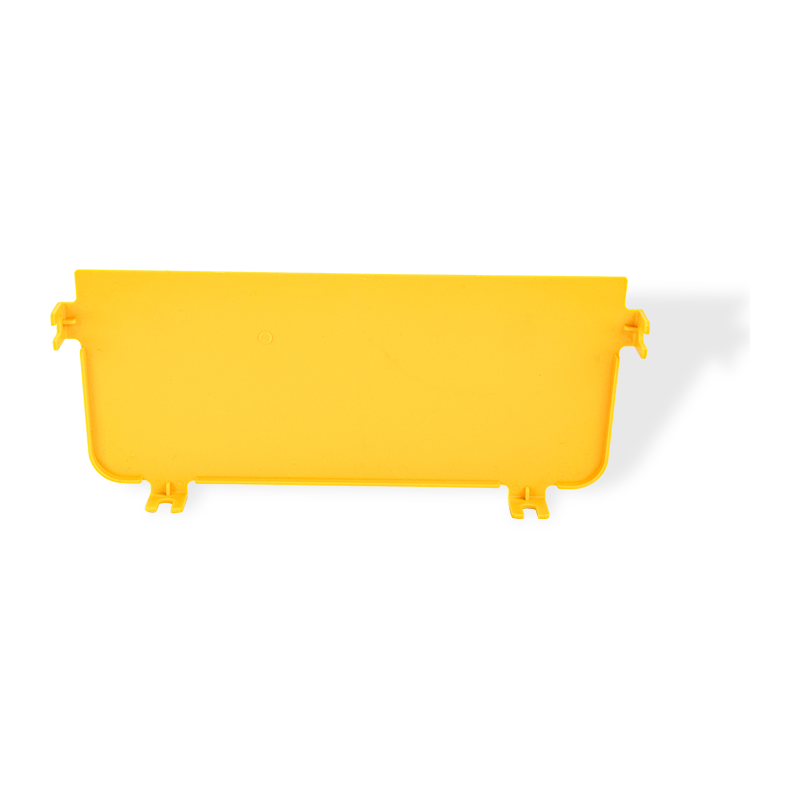

Cupa de capăt al jgheabului pentru cabluri din fibră este un accesoriu cheie în sistemul de jgheab de fibră optică. Este confectionat din material ABS ignifug pentru a asigura siguranta si stabilitate. Acest deflector de porturi este proiectat excelent pentru a închide perfect capătul jgheabului de fibră optică, pentru a preveni în mod eficient pătrunderea prafului și a resturilor și pentru a proteja fibra optică de deteriorarea accidentală. Performanța sa ignifugă îndeplinește standardul UL94 FV-0 și este sigură și fiabilă. Deflectorul portului este ușor de instalat și are o compatibilitate puternică. Este potrivit pentru diferite sisteme de jgheab cu fibră optică. Suprafața sa netedă și aspectul îngrijit nu numai că îmbunătățesc estetica generală, dar și ghidează eficient linia de fibră optică pentru a asigura o transmisie lină și eficientă a datelor. Indiferent dacă este un centru de date nou sau extins, deflectorul de porturi este o alegere indispensabilă și de înaltă calitate.

Cupa de capăt a căsuței de cablu din fibră

Clasificare produs: Tavă pentru cabluri optice

Prezentare generală a produsului

Cupa de capăt al jgheabului de cabluri din fibră este un accesoriu de terminare instalat la capetele deschise ale jgheaburilor de cabluri optice. Creează o barieră 封闭 care previne acumularea de resturi, contactul fizic cu terminațiile cablurilor și deplasarea accidentală a cablurilor de fibră optică. Fabricat din oțel cu acoperire cu pulbere electrostatică, cupa finală se potrivește cu dimensiunile standard ale tăvii (lățimi de la 100 mm la 600 mm). Componenta are găuri de montare pre-găurite aliniate cu treptele tăvii și un profil neted de margine rotunjită care elimină colțurile ascuțite. Când este instalat, cupa de capăt menține conformitatea razei de curbură pentru fibrele optice care ies sau se termină la punctele de capăt ale tăvii. Designul său se integrează cu secțiuni drepte, coturi verticale sau coturi orizontale pentru a oferi o protecție constantă a cablului pe întreaga cale de gestionare a cablurilor.

Avantajele de bază

  • Compatibilitate dimensională cu lățimi standard ale jgheaburilor de cabluri optice (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Substrat din oțel galvanizat cu grosimea de 0,8 mm până la 1,5 mm cu acoperire din poliester rezistent la coroziune (80-100 microni).
  • Instalare prin fixare fără scule pe tăvi cu trepte fante; fixare cu șuruburi disponibilă pentru medii cu vibrații mari.
  • Margini rotunjite cu raza de 5 mm pentru a preveni încălcările razei de curbare a fibrei (îndeplinește IEC 60794-1-21).
  • Design cu fantă deschisă în partea de jos pentru drenarea cablului și ventilație, reducând retenția de umiditate.

Caracteristicile produsului

Material Oțel laminat la rece (DX51D Z) sau oțel inoxidabil 304/316L
Finisaj de suprafață Vopsire cu pulbere electrostatică, RAL 7035 sau RAL 9010; grosime 60-80μm
Opțiuni de grosime 1,0 mm, 1,2 mm, 1,5 mm (în funcție de capacitatea de încărcare a tăvii)
Compatibilitate latime 100 mm până la 600 mm, reglabil prin flanșe laterale
Înălțime 50 mm, 80 mm, 100 mm, 120 mm (se potrivește cu înălțimea șinei laterale a tăvii)
Interval de temperatură -40°C până la 85°C
Clasament la foc UL 94 V-0; indice de oxigen ≥28% (componentele din plastic absente în versiunea integrală din oțel)
Metoda de instalare Fixare cu șuruburi (șuruburi M6x12) sau fixare cu piulițe cu arc

Scenarii de aplicare

Jurnalele de cabluri ale centrului de date la punctele finale unde jumperii de fibră trec la rafturile pentru echipamente.
Birouri centrale și capete de telecomunicații care necesită protecție la terminarea cablurilor optice de coloană vertebrală.
Medii de automatizare industrială cu vibrații, prevenind deplasarea capătului cablului.
Arborele pentru cabluri și punctele de distribuție ale clădirii unde tăvile se termină la pătrunderea peretelui.
Carcase din fibră în aer liber și puncte de intrare în dulap (clasificare IP30 cu placă de preșă opțională).

Note tehnice și soluții

Cerință de spațiu de instalare

Păstrați un spațiu de minim 25 mm între cupa de capăt și pereții sau echipamentele adiacente. Spațiul liber limitat poate determina o rază de îndoire a fibrei sub 40 mm pentru fibrele standard SMF-28. Utilizați cupe de capăt decalate (înclinate la 15 sau 30 de grade) când spațiul este restrâns.

Continuitate de împământare

Cupele de capăt cu suprafețe vopsite nu se leagă automat de împământarea tăvii. Instalați cleme de împământare sau șaibe stea între șuruburile de montare și tavă pentru a asigura continuitatea electrică pentru împământarea sistemului conform TIA-607-B.

Gestionarea umidității în tăvi exterioare

Pentru zonele exterioare sau de spălare, selectați cupe de capăt cu găuri de umplere inferioare (2 mm diametru, distanțate la 50 mm). Fără drenaj, condensul se acumulează și crește pierderile de inserție în conectorii optici. Cupele de capăt cu fante asigură ventilație și reduc presiunea diferențială.

Compatibilitate cu scara de cablu vs. tavă perforată

Cupele de capăt standard sunt proiectate pentru jgheaburile de cablu perforate. Pentru tăvi de tip scară (trepte distanțate la 250 mm sau 300 mm), utilizați cupe de capăt cu flanșă extinsă care se suprapun dincolo de ultima treaptă pentru a preveni căderea cablului la capăt.

Întrebări frecvente

Cupa de capăt poate fi montată ulterior pe tăvile instalate existente?
Da. Cupa de capăt alunecă peste șinele laterale ale tăvii fără a îndepărta cablurile. Cu toate acestea, dacă cablurile se extind dincolo de capătul tăvii cu mai mult de 30 mm, este necesar un sprijin temporar în timpul instalării pentru a preveni întinderea fibrei.
Care este capacitatea de încărcare a cupei de capăt în sine?
Cupa de capăt nu este proiectată pentru a suporta sarcina. Forța axială maximă 50N (echivalent cu 5 kg statică) aplicată pe fața de capăt. Pentru aplicații de tragere sau tensionare a cablurilor, utilizați coturi de tragere sau cutii de terminare dedicate.
Cupa de capăt necesită garnituri pentru protecție împotriva prafului?
Versiunea standard nu are garnitura. Pentru nivelul de protecție IP4X, comandați cupe de capăt cu garnitură din neopren (2 mm grosime) atașată în prealabil pe flanșă. Garnitura se comprimă pentru a etanșa golurile dintre cupa de capăt și șina laterală a tăvii.
Cum să identifici dimensiunea corectă a cupei de capăt pentru tava existentă?
Măsurați lățimea interioară între șinele laterale ale tăvii (nu lățimea nominală). Măsurați și înălțimea șinei laterale. Marcajul cupei de la capăt indică seria de tăvi compatibile, de exemplu, „C100H80” se potrivește tăvii de 100 mm lățime x 80 mm înălțime.

Informații de referință pentru comandă

Structura numerelor piesei FEC-[Latime in mm]-[Inaltime in mm]-[Cod material]
Exemplu FEC-300-100-SS304 (300 mm lățime, 100 mm înălțime, oțel inoxidabil 304)
Ambalaj standard 10 bucăți per cutie cu șuruburi de montare incluse (M6x12, 4 per cupă de capăt)
Opțiuni personalizate Acoperire cu pulbere galbenă (vizibilitate ridicată), porturi de intrare pentru cabluri pre-găurite (diametru 20-50 mm), etichetare gravată cu laser
Proprietăți fizice
Tip Suport pentru cablu de fibră/Tavă pentru cabluri optice
Material Material PVC ignifug pentru secțiune dreaptă, ABS ignifug pentru accesorii, materialul tubului flexibil este PP. Material ignifug clasificat UL94 FV-0
Finisarea/tratarea suprafeței

/

Gama de dimensiuni

personalizabil este disponibil

lățime 120/240/300/360
Înălțimea șinei laterale 100
lungime 2000/3000/Personalizat
Grosimea/diametrul firului
Max. Sarcina de lucru
Accesorii/produse conexe
Caracteristicile produsului

1. Design închis, protejați cablurile de fibră optică de deteriorare.

2. Conducta de canalizare din fibre este realizată din material plastic ignifug, cu suprafață netedă și aspect bun.

3. Oferă controlul razei de curbură și asigură o rază a fibrei ≧ 40 mm Kitul de ieșire a cablului mobil este opțional pentru a satisface cererea în creștere a centrului de date.

4. Sunt disponibile diferite moduri de instalare, cum ar fi suspendarea, susținerea superioară a dulapului sau conectarea cu alte căi de cablu.

Culoare Galben (pantone 123c)
Cererea de mediu În interior
Aplicație Potrivit pentru o gamă largă de aplicații, inclusiv gestionarea cablurilor cu fibră optică, managementul cablurilor de alimentare.
  • Sunteți o companie comercială sau un producător?

    suntem producători, ne putem exporta singuri.

  • Care sunt condițiile dvs. de plată?

    Acceptăm T/T, L/C irevocabil la vedere. Pentru o comandă obișnuită, preferăm 30% în avans, 70% înainte de expediere.

  • Cât este timpul de livrare?

    Suntem  producători care avem în stoc dimensiunile normale. Promitem livrarea în 25 de zile după primirea depozitului.

  • Oferiți mostre gratuite?

    Da, o putem face, dar trebuie să vă permiteți taxa de transport.
