Evaluarea capacității de încărcare și a factorilor de siguranță ai sistemelor de jgheab de cabluri

Pentru infrastructura pe scară largă, energie electrică și proiecte industriale, stabilitatea sistemului de management al cablurilor nu este negociabilă. ** Jgheab pentru cablu ** este ales pe scară largă pentru designul său complet de izolare, care protejează cablurile sensibile de praf și elemente externe. Cu toate acestea, siguranța proiectului se bazează în mare măsură pe o evaluare tehnică meticuloasă a limitelor structurale ale tăvii. Achizițiile B2B trebuie să solicite conformitatea cu standardele de **Testare a sarcinii jgheabului** și să verifice **Durata maximă pentru jgheab** calculată pe baza sarcinii reale. Jiangsu Youming Group Co., Ltd., o întreprindere specializată, inovatoare de înaltă tehnologie în producția de jgheab pentru cabluri, oferă produse verificate din oțel inoxidabil, aliaj de aluminiu și serii galvanizate, susținute de centrul nostru de testare intern și liniile de producție automatizate avansate.

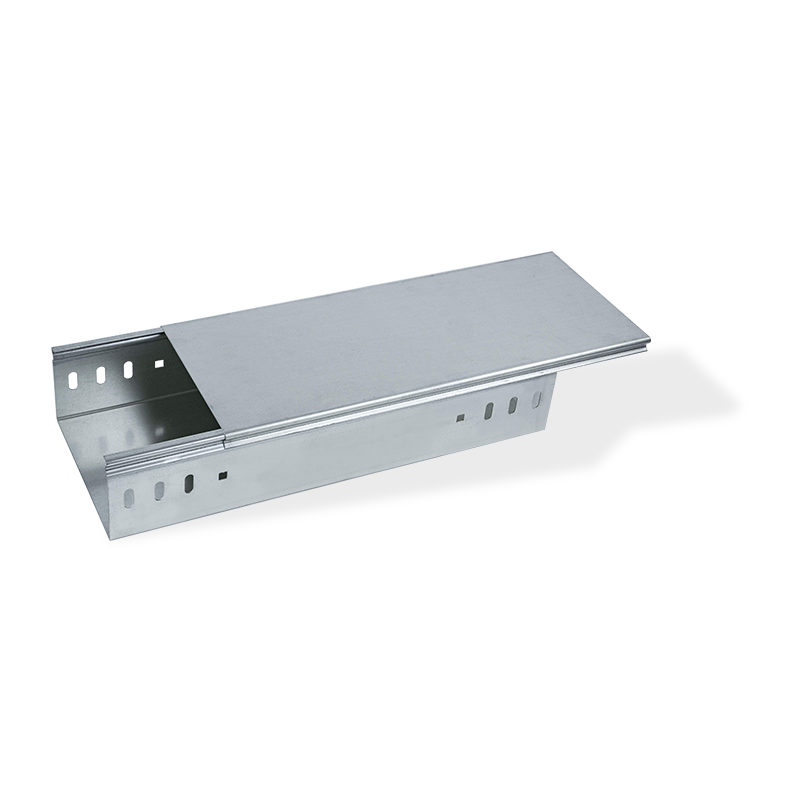

Tavă pentru canale de cablu din oțel galvanizat cu capac

Interpretarea capacității de încărcare și a standardelor de testare

Siguranța în gestionarea cablurilor este o funcție a limitelor testate și a factorilor de siguranță stabiliți.

Înțelegerea Testarea sarcinii prin jgheab de cablu standardele

Capacitatea de încărcare trebuie verificată prin proceduri controlate de **testare a sarcinii prin jgheab pentru cabluri**, de obicei urmând specificațiile din industrie, cum ar fi NEMA VE 1. Aceste teste supun sistemul de tavi la sarcini calculate pe o anumită distanță până la defecțiune. Sarcina de lucru sigură publicată este obținută prin împărțirea sarcinii finale de defecțiune la un factor de siguranță prescris (adesea 1,5). Acest lucru asigură că sistemul instalat are un tampon substanțial împotriva creșterilor neașteptate ale greutății sau stresului mediului. Achizițiile ar trebui să solicite întotdeauna copii ale acestor rapoarte de testare certificate.

Interacțiunea dintre Load vs. Aria maximă pentru jgheab de cablu

Relația dintre sarcina distribuită uniform aplicată (UDL) și **Durata maximă pentru jgheab de cablu** este inversă și depinde în mod critic de dimensiunile secțiunii transversale ale tavii și de grosimea (gabaritul) metalului. O tavă mai lată sau un ecartament mai subțire va necesita o **Durată maximă pentru jgheab de cablu** mai scurtă pentru aceeași sarcină sau, dimpotrivă, un ecartament mai mare va permite o deschidere mai mare. Nerespectarea acestor diagrame specificate de producător pe baza rezultatelor **testării de sarcină a jgheaburilor de cablu** poate duce la deformare permanentă sau prăbușire structurală.

Comparație: grosimea ecartamentului tăvii față de intervalul maxim și gradul de încărcare (exemplu de date):

Controlul devierii și integritatea sistemului

Dincolo de defecțiunea structurală, controlul mișcării este esențial pentru longevitatea cablului și pentru alinierea sistemului.

Gestionarea Deformarea jgheabului de cabluri limite

În timp ce capacitatea de încărcare abordează defecțiunile catastrofale, **deformarea jgheabului de cabluri** limitează integritatea funcțională. Scurgerea verticală excesivă nu numai că pare neprofesională, dar poate impune un stres nejustificat asupra cablurilor în sine, dăunând potențial fibrei optice sau provocând degradarea izolației de-a lungul deceniilor de funcționare. Cele mai bune practici din industrie limitează adesea **Deformarea jgheabului de cablu** la lungimea deschiderii împărțită la 240 (L/240). Obținerea acestei abateri reduse necesită respectarea cu atenție a diagramelor **Durata maximă pentru jgheaburile de cablu** furnizate de producător.

Impactul Raportul de umplere prin cablu pentru instalarea jgheabului la sarcină

Inginerii trebuie să determine cu exactitate greutatea totală pe tavă, luând în considerare **Raportul de umplere a cablurilor pentru instalarea tăvii în jgheab**. *Rata de umplere* (procentul din suprafața secțiunii transversale a tăvii ocupată de cabluri) este critică pentru determinarea performanței termice, dar *greutatea reală a cablului* determină sarcina structurală. Trecerea cu vederea potențialelor nevoi viitoare de capacitate sau estimarea incorectă a densității diferitelor cabluri de alimentare și comunicații poate duce la subspecificarea **Trough Cable Tray** și la o defecțiune prematură.

Material și factori de producție

Alegerea materialului și consistența producției sunt garanții ale performanței pe termen lung.

Avantajele tehnice ale Jgheab pentru cablu din oțel inoxidabil caietul de sarcini

Pentru mediile supuse la umiditate ridicată, substanțe chimice corozive (de exemplu, farmaceutice, petrochimice) sau temperaturi extreme, oțelul galvanizat este insuficient. Specificațiile **Javului de cablu din oțel inoxidabil** (de obicei utilizând clase 304 sau 316) oferă rezistență superioară la coroziune și rezistență crescută la curgere. În timp ce costul inițial este mai mare, durata de viață extinsă și reducerea costurilor de întreținere fac din sistemele **de jgheab de cablu din oțel inoxidabil** cea mai economică alegere pe termen lung în aceste sectoare solicitante.

Precizie de fabricație și fiabilitate structurală

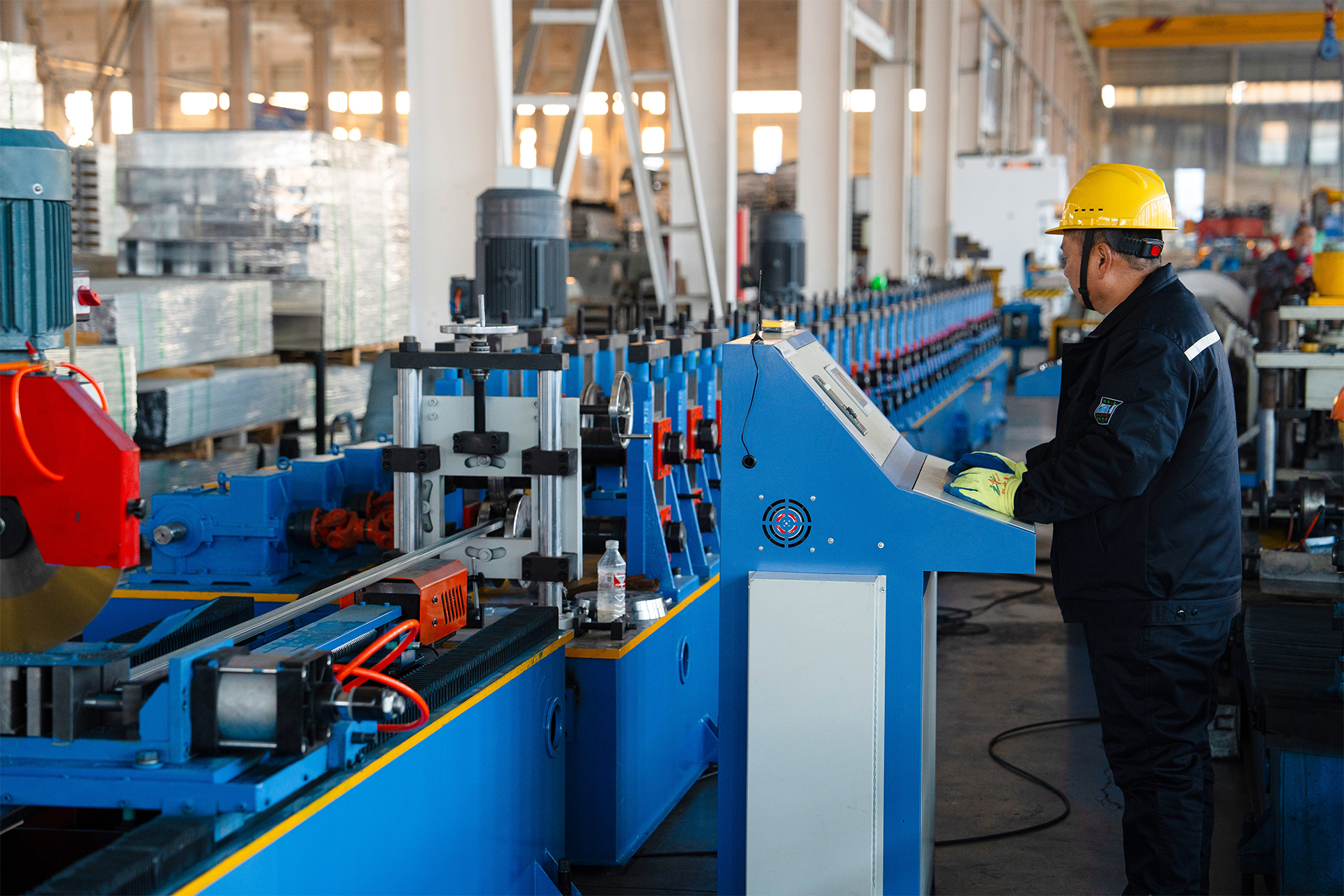

Precizia formei tăvii - lățimea, adâncimea și integritatea flanșei - este crucială. Liniile de producție complet automate ale grupului Jiangsu Youming, inclusiv tăierea cu laser și perforarea CNC, asigură că geometria tăvii este consecventă pe fiecare segment. Această precizie este vitală, deoarece calculele portante și rezultatele **testării de sarcină a jgheaburilor de cablu** se bazează pe proprietăți exacte, verificate de secțiune transversală. Orice abatere în procesul de fabricație poate compromite **Intervalul maxim calculat pentru jgheab pentru cabluri**.

Concluzie

Achiziționarea și instalarea sistemelor **Trough Cable Tray** necesită o concentrare la nivel de inginer asupra integrității structurale. Succesul proiectului necesită compararea cu sârguință a **Durata maximă pentru jgheab de cablu** cu sarcina proiectată, respectând limitele stricte de **deformare a jgheabului de cablu** și asigurând că **Raportul de umplere a cablului pentru instalarea jgheabului** reflectă cu exactitate greutatea totală. Indiferent dacă alegeți materiale standard galvanizate sau specializate **Jave de cablu din oțel inoxidabil**, încrederea pe produse verificate prin **testare riguroasă de sarcină a jgheabului** este esențială. Jiangsu Youming Group Co., Ltd., cu procesele sale de producție certificate și centrul de testare, este partenerul de înaltă calitate pentru furnizarea de soluții fiabile pentru canalele de cablu pentru cele mai solicitante proiecte din lume.

Întrebări frecvente (FAQ)

• Care este factorul de siguranță tipic utilizat în **Testarea de sarcină a jgheabului de cabluri**? Standardele industriale impun, în general, un factor minim de siguranță de 1,5. Aceasta înseamnă că sarcina finală de defecțiune a **Jovei pentru cabluri** trebuie să fie de cel puțin 1,5 ori mai mare decât sarcina de lucru sigură publicată.
• Cum influențează **Raportul de umplere prin cablu pentru instalarea tăvii de jgheab** performanța de răcire a tăvii? Deși raportul de umplere nu afectează în mod direct capacitatea structurală a **testării de încărcare a jgheabului de cabluri** a tăvii, un raport de umplere ridicat (de exemplu, peste 40%) restricționează circulația aerului, ceea ce duce la acumularea de căldură și la necesitatea reducerii ampacității cablurilor de alimentare conținute.
• Care este avantajul tehnic principal al utilizării unei **tăvi de cablu din oțel inoxidabil** peste oțel galvanizat la cald? Beneficiul principal este o rezistență mult superioară la coroziune pe termen lung. Acoperirea galvanizată la cald se degradează în timp, în special în medii acide sau de coastă, în timp ce stratul de oxid pasiv de pe **Java de cablu din oțel inoxidabil** oferă o protecție continuă, superioară.
• Poate fi mărită **Durata maximă pentru jgheab pentru cabluri** prin întărirea fundului? Da. Producătorii pot deseori să mărească **Durata maximă pentru jgheab de cablu** prin încorporarea rigidizărilor longitudinale sau flanșe de rezistență grea, crescând efectiv momentul de inerție în secțiune transversală, care este proprietatea structurală primară care guvernează durata și **deformarea jgheabului de cablu**.
• Cum verifică un manager de proiect afirmația privind **deformarea jgheabului de cabluri**? Managerul de proiect ar trebui să solicite tabelele de încărcare ale producătorului, care în mod obișnuit listează deformarea calculată la mijlocul intervalului pentru sarcina declarată. Această abatere ar trebui să fie confirmată în raport cu limita specificată a proiectului (de exemplu, L/240).
