Ghid de achiziție: Dimensiuni personalizate ale scărilor de cablu maritime - Cum să selectați dimensiunile în funcție de sarcină, deschidere și mediu coroziv

În aplicațiile marine și offshore, gestionarea cablurilor electrice este un aspect critic al fiabilității și siguranței sistemului. Alegerea corectă dimensiunile scarilor de cablu maritime asigură suport adecvat pentru cabluri, ventilație adecvată și performanță pe termen lung în medii dure. Acest ghid explorează cum să selectați dimensiunea potrivită a unei scări de cablu pe o navă sau pe o platformă offshore pe baza sarcinii, deschiderii și condițiilor corozive, cu informații detaliate și pași acționați.

Scară de cablu marin tip jgheab de cabluri de înălțime mică pentru platforma de foraj offshore pentru nave

1. Introducere

Navele maritime și instalațiile offshore se confruntă cu provocări unice: fascicule grele de cabluri, deschideri lungi nesuportate, aer încărcat cu sare, vibrații și spațiu limitat. Specificarea dimensiunii corecte a scării – și nu doar a dimensiunilor standard – poate economisi reprelucrarea, îmbunătățirea siguranței și optimizarea costurilor. Acest lucru este valabil mai ales atunci când se angajează în achiziționarea de soluții personalizate aliniate cu cerințele specifice ale proiectului.

2. Înțelegerea dimensiunilor și parametrilor cheie ai Scară de cablu marină

2.1 Lățimea, înălțimea și distanța dintre trepte – ce sunt și de ce contează

• Lățimea se referă la dimensiunea interioară liberă dintre șinele laterale; trebuie să găzduiască suprafața totală a secțiunii transversale sau suma diametrelor cablurilor.
• Înălțimea șinelor laterale (adâncimea șinei) afectează rigiditatea structurală și deformarea sub sarcină.
• Distanța treptelor influențează modul în care cablurile se sprijină pe scară, modul în care sunt legate și ventilația; de exemplu, valorile tipice ale distanței dintre trepte includ 150 mm, 300 mm sau 450 mm în multe instalații.

2.2 Întinderea suportului și capacitatea de încărcare – cum afectează durata rezistenței și capacitatea de încărcare

• Intervalul de sprijin este distanța dintre suporturi (console, umerase); deschideri mai lungi înseamnă un moment de încovoiere mai mare și o deformare și efort crescute.
• Capacitatea de încărcare (încărcări uniforme și concentrate) este afectată semnificativ de deschidere: aceeași lățime a scării poate suporta mai puțină sarcină atunci când deschiderea crește.

2.3 Materiale și mediu de coroziune – modul în care expunerea marină determină deciziile legate de dimensiune/material

• În mediile marine sau offshore, scara trebuie să reziste la stropii de sare, umiditate, vibrații și uneori expunerea la foc.
• Alegerea materialelor, cum ar fi oțel galvanizat la cald, oțel inoxidabil sau aluminiu, afectează atât rezistența la coroziune, cât și proprietățile structurale.
• O scară dimensionată exclusiv în funcție de sarcină și deschidere, fără a ține cont de mediu, se poate defecta prematur din cauza coroziunii sau a degradării materialului.

3. Cum să utilizați un tabel de dimensiuni și un tabel de încărcare pentru scări de cablu marine

3.1 Exemplu de diagramă pentru lățimea și distanța pentru utilizarea la bord ( Tabel cu dimensiunile scarii de cablu maritime pentru instalațiile la bordul navei )

Mai jos este un exemplu de tabel simplificat. Desigur, ar trebui să consultați producătorul pentru diagrame detaliate ale duratei de încărcare.

Notă: Aceste valori sunt ilustrative. Scara personalizată reală poate varia. Mulți producători listează lățimi de la 100 mm până la 900 mm în standardul marin.

3.2 Comparația dintre lățimile standard și cele personalizate și distanța dintre trepte ( specificații personalizate pentru lățimea scării de cablu și distanța treptelor )

Lățimile standard pot fi oferite de la raft (de exemplu, 150, 300, 450, 600 mm), în timp ce lățimile personalizate vă permit să optimizați spațiul, greutatea și costul. De asemenea, distanța dintre trepte poate fi standard (de exemplu, 300 mm) sau modificată pentru rutarea specială a cablurilor.

3.3 Capacitatea de încărcare versus dimensiunea – selectarea pe baza greutății reale a cablului ( cum să alegeți lungimea scării de cablu și capacitatea de încărcare )

Trebuie să calculați greutatea totală a cablurilor (inclusiv extinderea viitoare), apoi să vă asigurați că lățimea scării, deschiderea și suportul materialului sunt încărcate cu o deformare acceptabilă. De exemplu, o scară cu o deschidere de 3 m poate transporta doar 250 kg/m, în timp ce aceeași scară cu o deschidere de 1,5 m poate transporta 400 kg/m.

4. Considerații de proiectare rezistente la coroziune pentru scări de cablu marine

4.1 Selectarea materialului în condiții marine ( Ghid de dimensionare a scarilor marine rezistente la coroziune pentru utilizare offshore )

• Oțel galvanizat la cald: utilizat pe scară largă, eficient din punct de vedere al costurilor, protecție bună împotriva coroziunii atunci când este întreținut corespunzător.
• Oțel inoxidabil (de exemplu, 316): rezistență mai mare la pulverizare de sare, stropire și coroziune în crăpături - ideal acolo unde întreținerea este dificilă.
• Aliaj de aluminiu: greutate mai ușoară, rezistență bună la coroziune în multe atmosfere marine - potrivite acolo unde greutatea este critică.

4.2 Factorii de mediu (spray salin, umiditate, vibrații) și modul în care aceștia afectează dimensionarea și suporturile

• Pulverizarea salină accelerează coroziunea acoperirilor și poate reduce capacitatea structurală efectivă în timp.
• Vibrația pe o navă sau pe o platformă offshore poate provoca oboseală în scări sau suporturi - astfel insistați asupra datelor de oboseală ale producătorului sau a unui factor de siguranță mai ridicat.
• Oscilațiile de temperatură și mișcarea carenei pot cauza dilatare/contracție – proiectarea deschiderii și a suportului trebuie să țină cont de mișcare și să asigure solicitări suplimentare minime.

5. Lista de verificare pas cu pas pentru achiziții pentru dimensiunile personalizate ale scărilor pentru cabluri marine

5.1 Definiți sarcina și gruparea cablurilor

• Listați toate cablurile, greutatea lor pe metru (sau estimare).
• Includeți extinderea viitoare, dacă este anticipată.
• Însumați sarcina totală (kg/m) peste lungimea scării planificată.

5.2 Determinați deschiderea și distanța dintre suport

• Examinați suporturile navei/structurii, punctele de fixare, obstacolele.
• Lucrări mai scurte = capacitate mai mare; decideți asupra intervalelor de sprijin realiste.

5.3 Selectați lățimea, înălțimea, distanța dintre trepte

• Asigurați-vă că lățimea scării găzduiește toate cablurile (vezi tabelul din 3.1).
• Selectați distanța dintre trepte pentru a se potrivi cu diametrele cablurilor și nevoile de fixare.
• Verificați înălțimea șinei laterale suficientă pentru adâncimea cablului.

5.4 Alegeți materialul/finisajul și protecția împotriva coroziunii

• Selectați materialul pe baza mediului de coroziune (vezi secțiunea 4.1).
• Asigurați-vă că finisajul/acoperirea respectă clasificarea navei sau standardul offshore.

5.5 Verificați datele de sarcină/deformare ale producătorului și asigurați-vă conformitatea

• Solicitați tabele de încărcare detaliate: span vs. sarcină vs. deformare.
• Asigurați-vă că limitele de deviere sunt acceptabile (de exemplu ≤L/100 pentru sistemele cu scări).
• Verificați standardele relevante (de exemplu, EN61537) și certificarea de la terți, dacă este necesar.

6. De ce să alegeți compania noastră pentru soluții personalizate de scară cu cablu marine

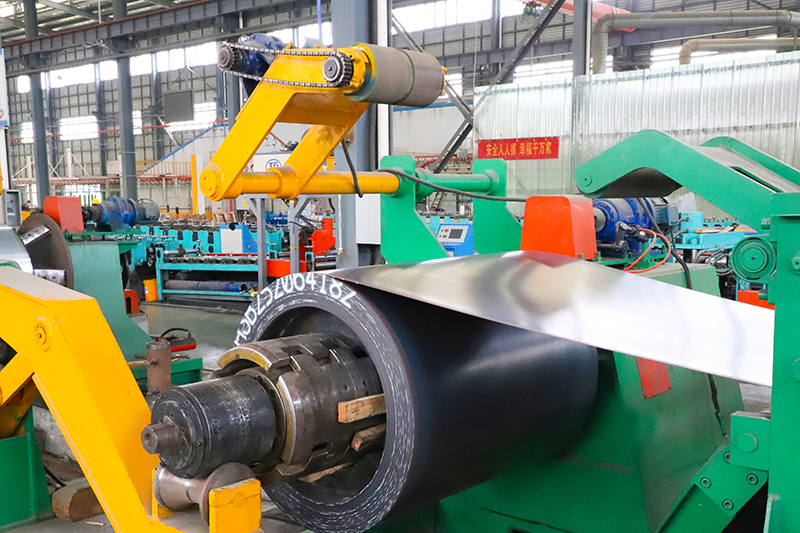

Jiangsu Youming GroupCo.,Ltd. a fost înființată în 2015 și este situat în parcul industrial Taidong, orașul Shiyuan, orașul Dongtai. Este o întreprindere de înaltă tehnologie specializată în cercetarea, dezvoltarea și producția de jgheaburi pentru cabluri. Cu un capital social de 50 de milioane de RMB, care acoperă 60 de acri și un atelier de producție de peste 26.000 m², capacitatea sa de producție anuală depășește 30.000 de tone. Compania este echipată cu linii de producție complet automate, inclusiv forfecare longitudinală și transversală, formare automată, sudare, nituire, tăiere cu laser și perforare cu turnulețe CNC și pulverizare automată. Gama de produse include oțel inoxidabil, aliaj de aluminiu, serii galvanizate la cald și vopsite cu pulbere/ignifuge, în jgheab, scară, perforate și tip plasă. Produsele sunt utilizate pe scară largă în infrastructură, transport, comunicații, energie (inclusiv energie eoliană, fotovoltaică și termică), mașini, metalurgie, transport maritim, chimie, farmaceutice, alimente și alte domenii. Cu propriul centru de testare și inspecție completă a calității, de la materia primă până la livrare, compania asigură că calitatea produselor atinge un nivel înalt al industriei. Are peste 150 de angajați calificați (inclusiv peste 50 de membri ai coloanei vertebrale tehnice), cu o echipă dedicată de proiectare și cercetare și dezvoltare, management avansat al întreprinderii și echipă eficientă de vânzări. Compania deține certificări ISO9001:2015, ISO14001:2015 și ISO45001:2018, precum și certificare EUCE, multiple drepturi independente de proprietate intelectuală și brevete și ocupă o poziție de lider în inovarea tehnologică în industrie.

Pentru clienții care caută dimensionare personalizată fără frânghii, tabele de încărcare/deformare personalizate și opțiuni complete de material/finisare pentru medii marine dure, oferim servicii complete de la specificație, producție până la livrare și oferim documentație tehnică completă.

7. Concluzie

Selectarea corectă dimensiunile scarilor de cablu maritime implică mai mult decât alegerea unei lățimi nominale. Trebuie să evaluați sarcina reală a cablului, durata de sprijin, distanța dintre trepte, materialul și condițiile de mediu. Urmând o abordare structurată și verificând datele producătorului, puteți specifica o soluție de scară care asigură performanță, siguranță și valoare pe termen lung. Cu partenerul potrivit, puteți obține dimensiuni personalizate, finisaje personalizate și conformitatea deplină cu standardele marine.

8. Întrebări frecvente

• Î1: Care este lățimea standard tipică pentru o scară de cablu marina?
  A1: Lățimile standard includ adesea 150 mm, 300 mm, 450 mm și 600 mm, dar pot fi disponibile lățimi personalizate de până la 900 mm sau mai mult.
• Î2: Cum determin intervalul corect de sprijin pentru o scară de cablu pe o navă?
  A2: Ar trebui să revizuiți distanța dintre suporturi/suporturi în designul navei dvs., apoi să consultați tabelul de deschidere în funcție de sarcină a producătorului și să alegeți o deschidere care să vă asigure că greutatea totală a cablului nu depășește sarcina admisă la acea deschidere.
• Q3: Coroziunea afectează dimensionarea unei scări de cablu?
  A3: Da. Într-un mediu marin, coroziunea poate reduce integritatea structurală, ceea ce înseamnă că este posibil să aveți nevoie de șine laterale mai groase, deschideri mai scurte sau factori de siguranță mai mari atunci când specificați dimensiunea, materialele și finisajul. Secțiunea 4 acoperă acest lucru.
• Î4: Pot amesteca lățimi standard de scară și lățimi personalizate în aceeași instalație?
  A4: Este posibil, dar amestecarea lățimilor poate complica calculele de distanță între suport și de încărcare. Din perspectiva achiziției și instalării, este mai bine să standardizați dimensiunea acolo unde este posibil sau să vă consultați furnizorul despre compatibilitate.
• Î5: Ce documentație ar trebui să solicit furnizorului meu de scară?
  A5: Ar trebui să solicitați tabelele de încărcare/deformare ale furnizorului pentru deschiderea și lățimea propuse, certificarea materialului, specificația de protecție împotriva coroziunii, conformitatea cu standardele relevante (de exemplu, EN61537) și dovezi de control al calității și trasabilitate.
