Cum să alegi corect? Un ghid de comparație și selecție pentru tipul de scară vs. tip jgheab

Introducere: Înțelegerea rolului central al jgheaburilor de cabluri în cablarea electrică

În sistemele de alimentare complexe industriale, comerciale și de infrastructură, jgheaburile pentru cabluri sunt componente cheie pentru susținerea și protejarea cablurilor, asigurând funcționarea lor sigură, ordonată și eficientă. Alegerea tipului potrivit de suport de cablu nu este legată doar de costul investiției inițiale, ci afectează în mod direct fiabilitatea pe termen lung, costurile de întreținere și scalabilitatea sistemului. Dintre numeroasele tipuri de suport de cabluri, canalele de cablu de tip scară și canalele de cablu de tip jgheab sunt cele mai comune două. Acest articol își propune să vă ofere un ghid detaliat de comparare și selecție pentru a vă ajuta să faceți o alegere informată între producatori de jgheaburi tip scara și furnizorii de tăvi de tip jgheab în funcție de nevoile dvs. specifice ale proiectului.

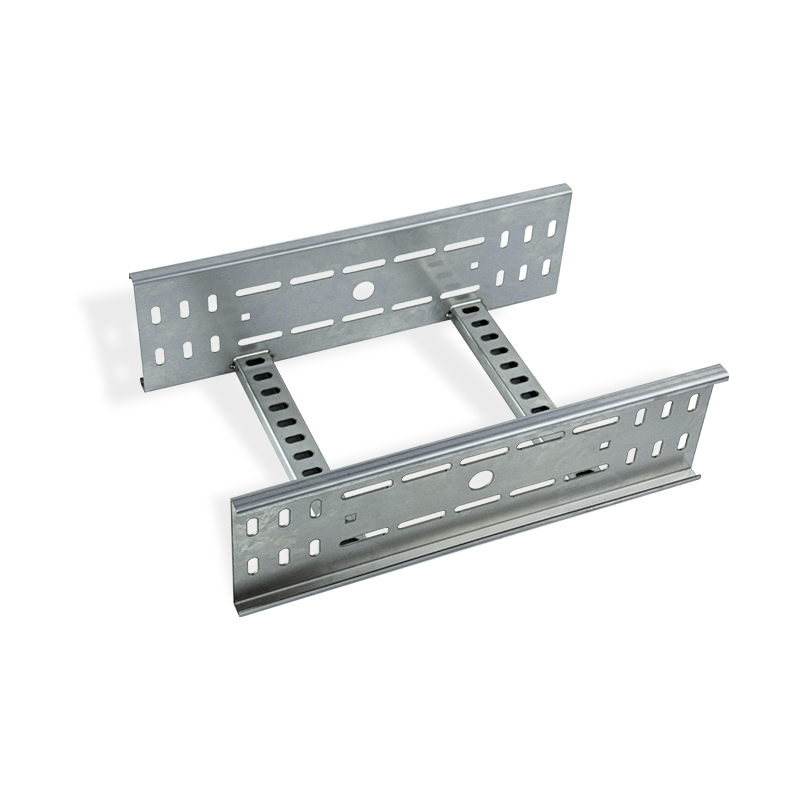

Scara de cablu din otel inoxidabil

Tipul de scară vs. Jgheab pentru cabluri: definiții de bază și diferențe vizuale

Ce este un suport de cablu tip scară?

O tavă de cablu tip scară, după cum sugerează și numele, are o structură similară cu o scară. Este format din două șine laterale paralele conectate printr-o serie de trepte uniform distanțate. Acest design deschis este caracteristica sa cea mai distinctivă.

• Structura: Trepte șinele laterale, formând un cadru deschis.
• Aspect: Structură transparentă ca o scară.
• Aplicații tipice: Folosit adesea pentru instalații mari de cabluri care necesită rezistență mecanică ridicată și ventilație excelentă și disipare a căldurii.

Ce este un suport de cablu de tip jgheab?

Jgheaburile de cablu de tip jgheab folosesc un design închis sau semi-închis, constând dintr-o tavă inferioară și două laturi, de obicei însoțite de un capac detașabil. Formează un canal continuu care închide complet cablurile.

• Structura: Laturile tăvii inferioare (de obicei) acoperă, formând un canal închis.
• Aspect: Seamănă cu un jgheab dreptunghiular, aspect îngrijit.
• Aplicații tipice: Potrivit pentru medii precise de trasare a cablurilor care necesită niveluri ridicate de protecție împotriva prafului, umidității și interferențelor.

Comparație aprofundată: scenarii de performanță și aplicație ale tăvilor cu scară vs

Proiectare structurală și comparație ventilație/ disipare a căldurii

Diferența fundamentală de structură determină în mod direct performanța lor de ventilație și disipare a căldurii. Structura deschisă a tăvii scării permite aerului să circule liber în jurul cablurilor, eliminând eficient căldura generată în timpul funcționării. Structura închisă a tăvii jgheabului, deși oferă o protecție mai bună, are o disipare relativ slabă a căldurii.

• Tavă scară: Structura deschisă, ventilație excelentă și disipare a căldurii, prelungește în mod eficient durata de viață a cablului, preferat pentru aplicațiile cu generare mare de căldură.
• Tava de jgheab: Structura închisă, cu disipare limitată a căldurii, necesită o atenție deosebită la managementul termic atunci când sarcina cablului este mare.

Capacitatea cablurilor, traseul și compararea confortului de întreținere

Ușurința instalării și întreținerii cablului este un aspect important în selecție. Datorită designului său deschis, cablurile pot intra și ieși din tava scării din orice poziție, făcând adăugarea, îndepărtarea sau înlocuirea cablurilor foarte convenabilă. Tăvile de jgheab necesită deschiderea capacului pentru funcționare, ceea ce este relativ greoi.

• Tavă scară: Extrem de convenabil pentru instalarea și întreținerea cablurilor, acceptă accesul superior și lateral, flexibilitate ridicată.
• Tava de jgheab: Necesită deschiderea capacului pentru rutare, adăugarea/înlăturarea cablurilor este mai puțin convenabilă decât în cazul tăvilor pentru scări, dar oferă un aspect mai îngrijit după instalare.

Comparația rezistenței mecanice și a capacității de încărcare

Atunci când trebuie să susțineți un număr mare de cabluri grele, rezistența mecanică a tăvii este crucială. În mod obișnuit, tăvile pentru scări din oțel de înaltă calitate excelează în ceea ce privește capacitatea portantă, motiv pentru care multe Producători de suporturi de cablu tip scară pentru sarcini grele subliniază adecvarea produselor lor pentru cele mai dure medii industriale.

Evaluare de protecție și comparație de adaptabilitate la mediu

Evaluarea de protecție la pătrundere (IP) determină rezistența tăvii la factori externi de mediu, cum ar fi praful și umiditatea. Tăvile de jgheab, cu capacul instalat, pot oferi un rating IP mai ridicat. În timp ce tăvile de scară sunt deschise în mod inerent, ele pot obține o rezistență excelentă la coroziune prin selectarea diferitelor tratamente de suprafață, cum ar fi aprovizionarea de la specialiști. Producători de jgheaburi de tip scară galvanizată la cald , făcându-le potrivite pentru medii industriale umede, corozive.

Ghid de selecție cu autoritate: Luarea deciziei corecte pe baza nevoilor proiectului dvs

Când ar trebui să prioritizați tăvile de cablu tip scară?

Jurnalele de cablu de tip scară sunt de obicei cea mai bună alegere în următoarele scenarii. Dacă sunteți inginer sau cumpărător responsabil pentru producatori de jgheaburi tip scara pentru proiecte industriale , veți întâlni frecvent aceste cerințe.

• Aplicații în care intensitatea ridicată și disiparea căldurii sunt critice: Cum ar fi centrale electrice, centre mari de date, ateliere de producție de mașini grele.
• Ocazii care necesită ajustări frecvente, întreținere sau adăugare/scoatere a cablurilor: Structura deschisă oferă o flexibilitate de neegalat.
• Proiecte cu bugete relativ limitate: De obicei, costul de producție și cotațiile de pe a producatori de jgheaburi tip scara price list sunt mai competitive decât cele pentru tăvi de jgheab echivalente.
• Instalații care necesită suport de lungă durată: Rezistența lor structurală mare permite o distanță mai mare a punctelor de sprijin.

Când ar trebui să prioritizați tăvile de cablu de tip jgheab?

În următoarele scenarii, caracteristicile închise ale tăvilor de jgheab oferă avantaje de neînlocuit.

• Medii care necesită niveluri ridicate de protecție: Cum ar fi industriile alimentare și farmaceutice cu cerințe extreme de praf sau zone exterioare/umede care necesită rezistență la stropire.
• Zone sensibile la interferențe electromagnetice: Camerele serverelor centrului de date, hub-urile de comunicații etc., care necesită protecție împotriva interferențelor externe.
• Spații publice în care se pune accent pe estetica și siguranța: Cum ar fi centrele comerciale, clădirile de birouri, designul închis ascunde cablurile, este mai ordonat și previne contactul direct.
• Pozarea unor cantități mici de cabluri de control, fibră optică de comunicații: Oferă cea mai mare protecție fizică pentru cablurile delicate.

Alegerea unui producător de încredere: Considerații dincolo de produsul în sine

După stabilirea tipului de tavă, alegerea unui producător de renume este crucială. Un producător excelent nu poate doar să ofere produse de înaltă calitate, ci și să ofere asistență tehnică profesională și servicii de personalizare. De exemplu, atunci când aveți nevoie de dimensiuni nestandard sau accesorii speciale, găsiți furnizori care oferă servicii ca producători de suporturi de cablu tip scară personalizate devine deosebit de important. Un producător de încredere, cum ar fi Jiangsu Youming Group Co., Ltd., posedă de obicei următoarele calități:

• Certificari complete de calitate: Certificari precum ISO 9001, ISO 14001, ISO 45001 și CE asigură stabilitatea proceselor de producție și calitatea produsului.
• Capacitate puternică de cercetare și dezvoltare și producție: Deține linii de producție automate (de exemplu, linii automate de sudare, pulverizare) și un centru de testare independent, care asigură capacitatea de producție și consistența produsului.
• Seria extinsă de produse: Oferă diferite tipuri, inclusiv scară, jgheab, perforată etc., și mai multe opțiuni de materiale și de tratare a suprafeței, cum ar fi zincat la cald, oțel inoxidabil, aliaj de aluminiu.
• Suport tehnic profesional: Capabil să ofere asistență profesională pentru selecția, inclusiv calculul sarcinii și ghidarea de instalare, ajutându-vă să vă optimizați planul de proiect.

Întrebări frecvente

Care este intervalul maxim admisibil pentru un suport de cablu tip scară?

Intervalul maxim admisibil pentru un suport de cablu tip scară nu este o valoare fixă; depinde de mai mulți factori, inclusiv de înălțimea șinei laterale a tăvii și grosimea materialului, sarcina totală așteptată a cablului și dacă vor exista sarcini dinamice suplimentare (de exemplu, mersul personalului). De obicei, profesionist Producători de suporturi de cablu tip scară pentru sarcini grele Furnizați tabele detaliate ale sarcinii. În general, pentru aplicațiile industriale standard, deschiderile între 1,5 metri și 3 metri sunt obișnuite, dar în aplicațiile grele, este posibil să fie necesară reducerea deschiderilor la 1 metru sau mai puțin pentru siguranță.

Într-un mediu coroziv, care este mai durabil, tavă de scară sau tavă de jgheab?

În mediile corozive, durabilitatea tăvii depinde în primul rând de procesul său de tratare a suprafeței, nu de tipul structurii. Ambele pot fi adaptate la medii dure cu tratamente anticorozive adecvate. De exemplu, o tavă de scară galvanizată la cald, provenită de la profesioniști Producători de jgheaburi de tip scară galvanizată la cald oferă protecție catodică de lungă durată cu stratul său de zinc, oferind o rezistență puternică la coroziune, ideală pentru fabrici chimice, zone de coastă etc. În mod similar, tăvile de jgheab pot fi, de asemenea, galvanizate la cald. Prin urmare, alegerea unui palet cu un grad ridicat de rezistență la coroziune și tratarea suprafeței este mai critică decât să te încurci în tipul de structură.

Pot amesteca jgheaburile tip scară și tip jgheab în același proiect?

Aceasta este o abordare foarte comună și practică. În proiectele mari, ambele tipuri de jgheaburi cu rafturi sunt adesea folosite în zone diferite în funcție de nevoile specifice. De exemplu, jgheaburile trapezoidale sunt folosite pentru cablurile principale și zonele cu căldură ridicată pentru a optimiza capacitatea portantă și disiparea căldurii. Jgheaburile de tip jgheab sunt utilizate pentru liniile de ramificație care intră în atelier sau deasupra dulapurilor de comandă care necesită protecție împotriva prafului și interferențelor. Această abordare hibridă îndeplinește cerințele funcționale în timp ce optimizează costurile.

Ce aspecte include de obicei fabricarea suporturilor de cablu personalizate?

Când produsele standard nu pot îndeplini cerințele proiectului, se caută servicii de la producători de suporturi de cablu tip scară personalizate este necesar. Personalizarea include de obicei:

• Personalizare dimensiune: Lățimea, înălțimea, lungimea non-standard.
• Personalizare material: Cum ar fi clase specifice de oțel inoxidabil, aliaj de aluminiu etc.
• Modificări structurale: Cum ar fi coturi speciale, teuri, reductoare etc.
• Tratarea suprafeței: Acoperire specială de culoare (pentru estetică sau identificare), acoperire îngroșată etc.
• Personalizare accesorii: Suporturi speciale, plăci de conectare și alte accesorii de instalare.
