Cum să alegeți suportul potrivit pentru cabluri pentru instalațiile industriale

Selectarea jgheabului de cabluri adecvat pentru mediile industriale necesită o analiză atentă a capacității de încărcare, materialului, rezistenței la coroziune, tipului de cablu și condițiilor de instalare. Mai jos este un ghid pas cu pas pentru a vă ajuta să faceți alegerea.

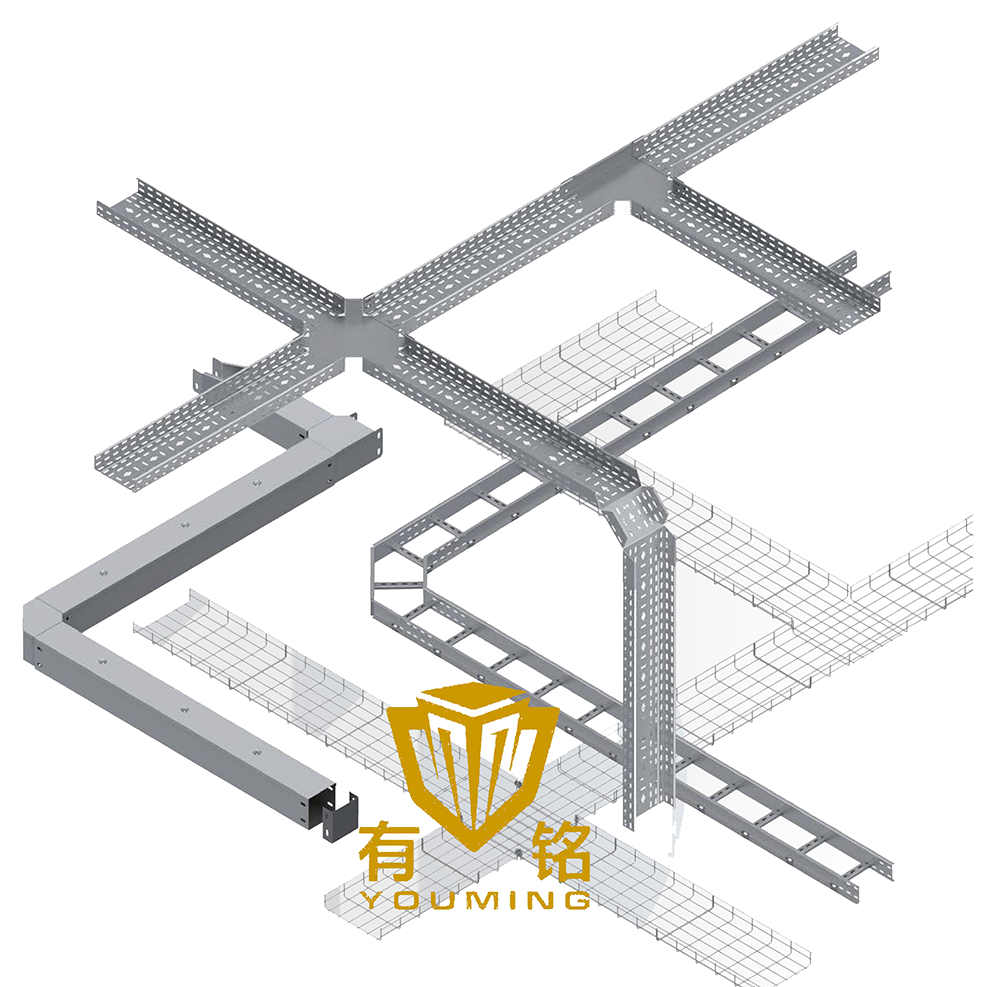

1. Determinați tipul suportului de cablu

Instalațiile industriale folosesc de obicei aceste patru tipuri principale de canale de cablu:

Recomandare industrială:

- Cabluri de alimentare și control → Scară sau tavă cu fund solid

- Cabluri de date și fibră optică → plasă de sârmă sau tavă perforată

- Medii chimice dure → Tavă din oțel inoxidabil sau FRP

2. Luați în considerare materialul și rezistența la coroziune

Instalațiile industriale au adesea umiditate, substanțe chimice și temperaturi ridicate, așa că alegerea materialelor este crucială:

Recomandare industrială:

- Fabrici standard → Oțel galvanizat la cald

- Instalatii chimice → Otel inoxidabil 316 sau FRP

- Exterior/Umiditate ridicată →Acoperit cu pulbere sau aluminiu

3. Calculați capacitatea de încărcare și umplerea cablului

Cablurile industriale pot fi grele, așa că asigurați-vă că tava poate suporta greutatea:

Instrucțiuni privind capacitatea de încărcare:

- Utilizare ușoară: 50–100 kg/m (cabluri de control)

- Sarcina medie: 100–200 kg/m (cabluri de alimentare)

- Heavy Duty: 200–500 kg/m (cabluri HV, uzine miniere)

Raport de umplere a cablului (standarde NEC/IEC):

- Cabluri de alimentare → Umplere maximă de 50%.

- Cabluri de control → Umplere max 70%.

- Evitați supraîncărcarea → Previne supraîncălzirea și problemele de întreținere

Recomandare industrială:

- Folosiți tăvi pentru scări pentru cabluri grele (porturi lungi).

- Folosiți tăvi cu fund solid acolo unde  protecția cablului  este critică.

4. Factori de mediu și siguranță

Instalațiile industriale au provocări unice:

Rezistență la coroziune → Alegeți oțel inoxidabil sau FRP în zonele chimice.

Protecție împotriva incendiilor → Folosiți tăvi rezistente la foc (certificate UL/CE) în zonele cu risc ridicat.

Rezistenta la impact → Tavi rezistente pentru minerit, petrol si gaze.

Ecranarea EMI → Tavi din aluminiu sau oțel pentru electronice sensibile.

Recomandare industrială:

- Petrol și gaz → Acoperire ignifugă din oțel inoxidabil

- Food & Pharma → Tavi sanitare SS 316

- Industria minieră și grea →Oțel galvanizat foarte gros

5. Considerații privind instalarea și întreținerea

- Design modular → Instalare mai rapidă (de exemplu, sisteme cu clips rapid).

- Accesibilitate → Deschideți tăvi (scara/plasă) pentru adăugarea ușoară a cablurilor.

- Distanță între suport → De obicei 1,5 m–3 m (ajustați în funcție de sarcină).

- Articulații de dilatație → Necesar în zonele cu temperaturi ridicate.

Recomandare industrială:

- Planificați în prealabil traseele cablurilor pentru a minimiza îndoirile și suporturile.

-Folosiți tăvi perforate acolo unde ventilația și accesibilitatea sunt cheia.

Lista finală de verificare pentru selecția jgheaburilor de cabluri industriale

1. Tastați → Ladder / Mesh / Solid / Channel

2. Material → Galvanizat / Inoxidabil / Aluminiu / FRP

3. Încărcare → Usor / Mediu / Greu

4. Coroziune → Standard / Rezistent chimic

5. Siguranța la incendiu → Îndeplinește codurile locale

6. Instalare → Ușor de asamblat și extins

Sfat profesionist: consultați-ne pentru soluții personalizate în medii (de exemplu, căldură ridicată, zone explozive).

---

Concluzie

Alegerea jgheabului de cabluri potrivit pentru instalațiile industriale asigură siguranță pe termen lung, eficiență și economii de costuri. Potriviți tava la tipul de cablu, mediul și cerințele de încărcare pentru performanță.

Ai nevoie de ajutor? Contactați-ne pentru design gratuit și calcule de încărcare!

Doriți recomandări pentru anumite industrii (de ex., petrochimic, auto, centrale electrice), putem adapta sfaturile în continuare!
